当第三代半导体将电力电子系统的开关频率推至MHz时代，电流检测环节却成了整个系统的“速度瓶颈”，行业亟待一场感知革命。

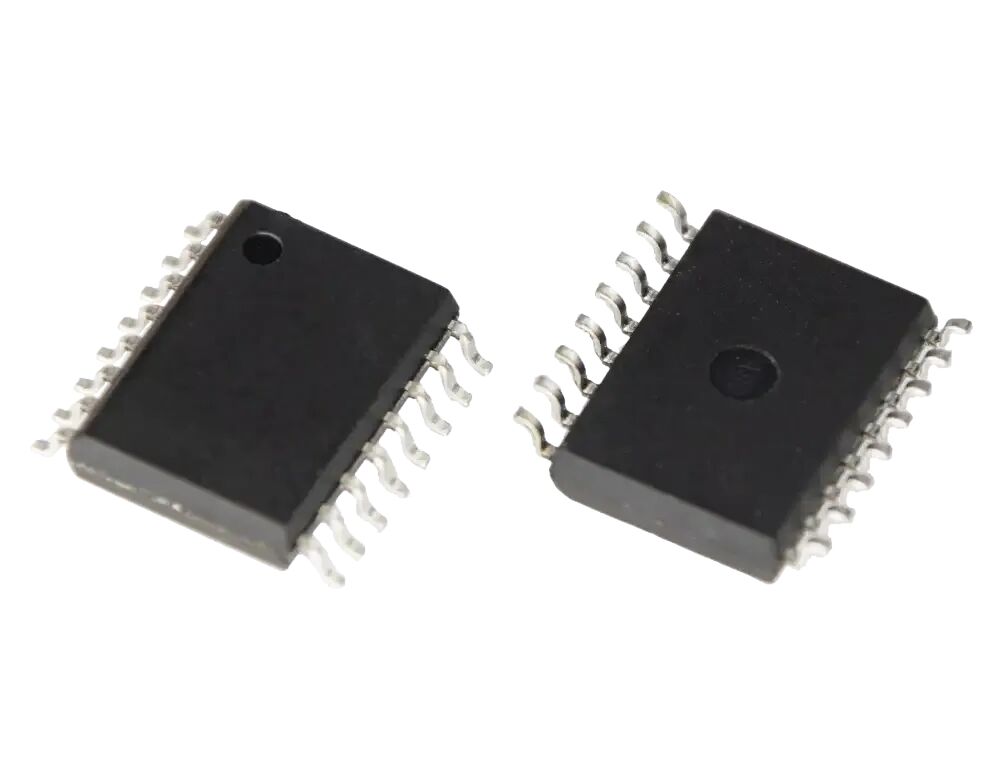

安徽希磁科技股份有限公司（以下简称“希磁科技”）最新发布的STK-636TMF芯片级电流传感器，以40纳秒阶跃响应与10MHz带宽的实测性能，直面挑战。性能的突破，源于积淀。希磁科技近二十年的TMR技术深耕，加之通过全球化整合构建起的全产业链能力，共同筑就了STK-636TMF的性能基石。它的问世，标志着中国在高性能电流传感这一细分领域，已步入全球领先行列。电流传感技术正经历着一场静默的革命。在电力电子系统中，准确检测电流是实现精准控制的前提。传统霍尔传感器和AMR技术，已难以跟上第三代半导体器件高频开关的步伐，行业呼唤新的物理原理与解决方案。
而在这场革命中，希磁科技凭借其深厚的TMR（隧道磁阻）技术根基，成为了关键的破局者。
不同于国内多数企业“跟随式研发”的路径，希磁科技凭借长期技术深耕形成先发优势。公司专注 TMR 技术研究与磁头研发生产，是国内最早布局该领域的企业之一。2013 年，希磁科技正式成立，持续推进 TMR 技术产业化，率先研发出基于自主 TMR 技术的电流传感器。
2021 年，希磁完成对德国 Sensitec GmbH 的战略性收购。该企业拥有近 40 年 MR（磁阻）技术积淀，具备自有晶圆厂、运动传感器应用等成熟基础。收购后，希磁以自主 TMR 技术为核心，整合其产能与供应链资源，一举打通从芯片设计到模块封装的全产业链。
近二十年技术深耕，叠加全球化整合，希磁跳出“跟随者”角色，以“芯片-模块-系统”垂直整合模式完成TMR全产品线布局——电流传感器、磁性编码器、磁传感器芯片、开关等悉数自研自产，成为国内少数能实现TMR全产品自主研发生产的企业。这一垂直整合的闭环，是STK-636TMF实现原子级界面工艺突破的坚实底层支撑。那么，TMR为何具备如此潜力？

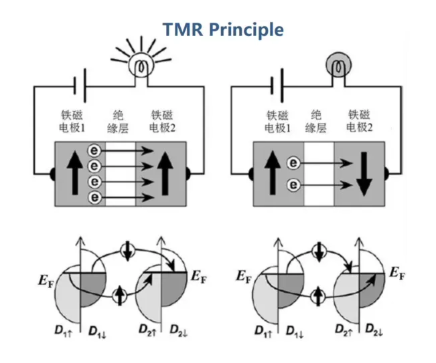

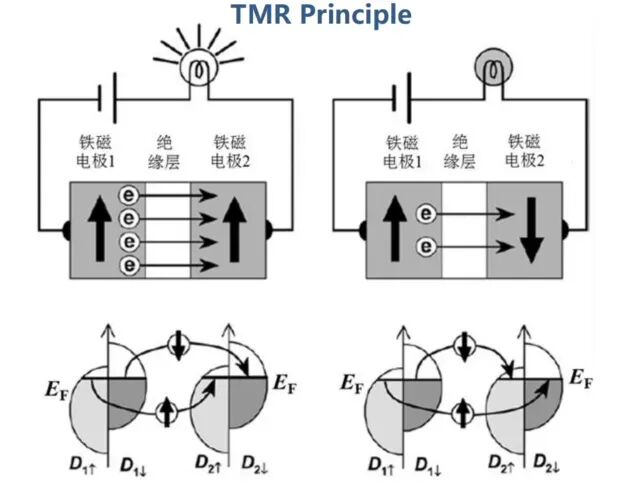

TMR即隧道磁电阻效应，其核心原理基于磁性多层膜结构。该结构由两层铁磁层与中间一层极薄的绝缘势垒层构成。当铁磁层的磁化方向发生相对变化时，电子穿过绝缘势垒的隧穿概率会随之改变，进而使器件的电阻产生显著波动。通过检测电阻变化，即可精准换算出外部磁场强度，最终实现对电流的间接测量。
相较于传统的霍尔、AMR技术、GMR技术，TMR的优势是全方位的：
灵敏度达到传统霍尔的10–100倍、AMR的5–10倍；噪声系数低至nV/√Hz级别；高频响能力，天然支持10MHz以上带宽，可无失真捕捉纳秒级电流瞬态变化；超低功耗，无需持续偏置电流；在全温区内保持高性能高精度采样；综合成本优势显著等。
然而，如何将这些卓越性能稳定地实现在一枚小小的芯片之上，却是一个关乎制造精度的巨大挑战。

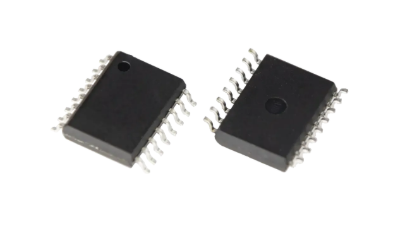

STK-636TMF 基于希磁团队多年技术沉淀，采用磁控溅射 + 原位退火等工艺，将界面粗糙度控制在纳米级，大幅降低电子隧穿散射损耗。
对比国内同类产品：主流TMR产品仍多采用常规溅射，界面粗糙度控制能力有限，STK-636TMF 的工艺精度实现了量级突破。
对比国外竞品：国际高端产品虽能实现相近的原子级平整度，但往往依赖高成本路径。希磁通过自主工艺优化，在保证性能的同时，实现了晶圆制造成本的有效降低。
带宽推至10MHz，磁层翻转的同步性成为新的关卡。STK-636TMF采用干法刻蚀全面替代传统湿法工艺，杜绝界面化学残留，确保磁层在超高频开关下的同步翻转精度。相比仍沿用湿法刻蚀的同类产品，其10MHz全带宽内的信号保真度与高频稳定性均实现显著跃升。
从界面平整度的“纳米级控制”，到刻蚀工艺的“干法替代”——希磁通过这一整套工艺闭环，将TMR的理论带宽优势，转化为真实可交付的系统级性能。
工艺创新的价值最终由市场领先的性能参数来定义。对于一颗高频电流传感器，工程师最关心的问题：它够快吗？它能覆盖多宽的频率？它跟得上开关的节奏吗？
希磁科技STK-636TMF给出了明确答案。
这一速度已处于全球TMR电流传感器的顶尖水平，较前代产品提升5倍，较主流竞品（100ns以上）实现2–5倍领先。

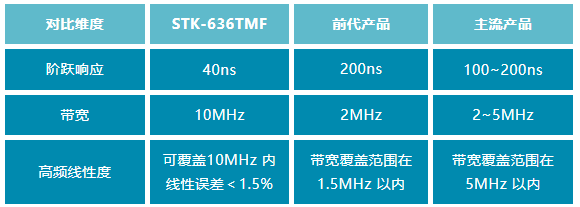

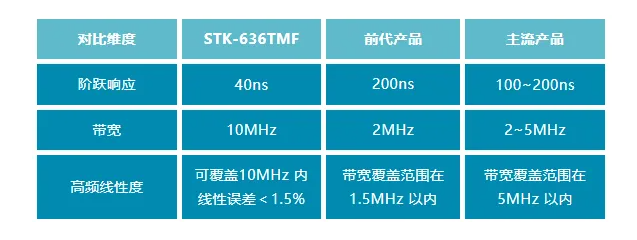

主流竞品的带宽多集中在5MHz以内，而STK-636TMF将这一上限直接推高至10MHz，完整覆盖第三代半导体器件的全频段工作范围。（如图所示，STK-636TMF在关键的速度与带宽指标上，实现了对前代及主流竞品的代际领先。）“电流上升或下降沿可低至纳秒级，40ns以内的延迟确保了信号与开关的同步性。”希磁科技工程师解释道。在高频开关场景中，传感器若能无失真地捕捉纳秒级的电流瞬态变化，控制器的“眼睛”就不再是模糊的。这套精准的瞬态电流检测能力，使控制器能够实时调整开关管的驱动信号，为系统带来两个层面的跃升：
一是效率。在新能源汽车逆变器、数据中心电源中，这一闭环响应可将整体效率提升2%～3%。
二是稳定性。 低延迟特性有效切断了高频振荡的反馈路径，大幅提升高功率设备在高温、高负载工况下的运行可靠性。
性能并非实验室里的纸面参数，而是已在多个高增长场景中落地验证。

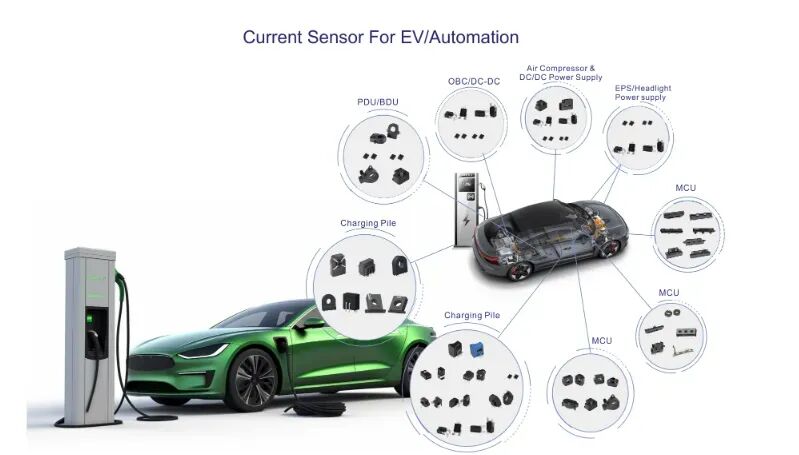

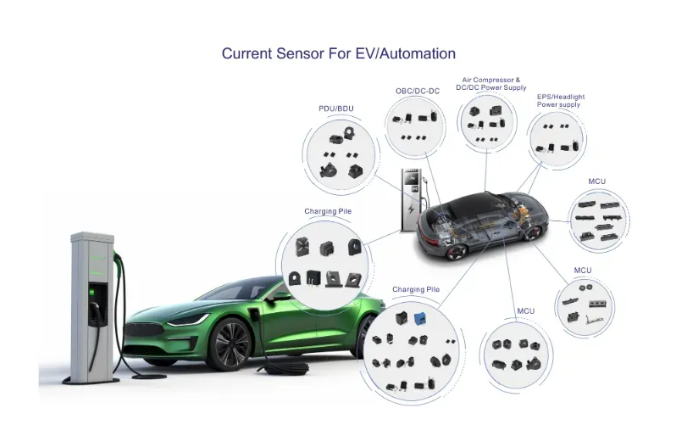

在新能源汽车领域，效率就是续航。随着逆变器开关频率提升至MHz级，传统传感器响应慢、线性度差的痛点日益突出。STK-636TMF的40ns响应与10MHz带宽，能够精准检测瞬态电流，提升逆变器效率2%～3%，增强整车续航。
在充电桩领域，快充模块高频化后，电流纹波大、检测延迟高，易引发模块振荡。STK-636TMF的低延迟特性可实现纹波实时补偿，降低模块温升，提升快充功率与安全性。

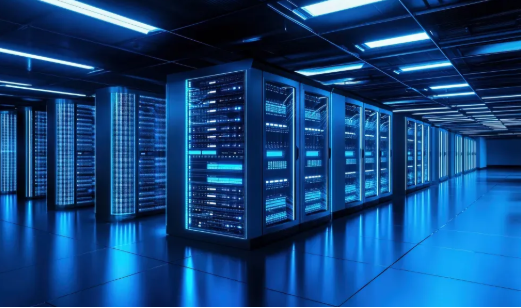

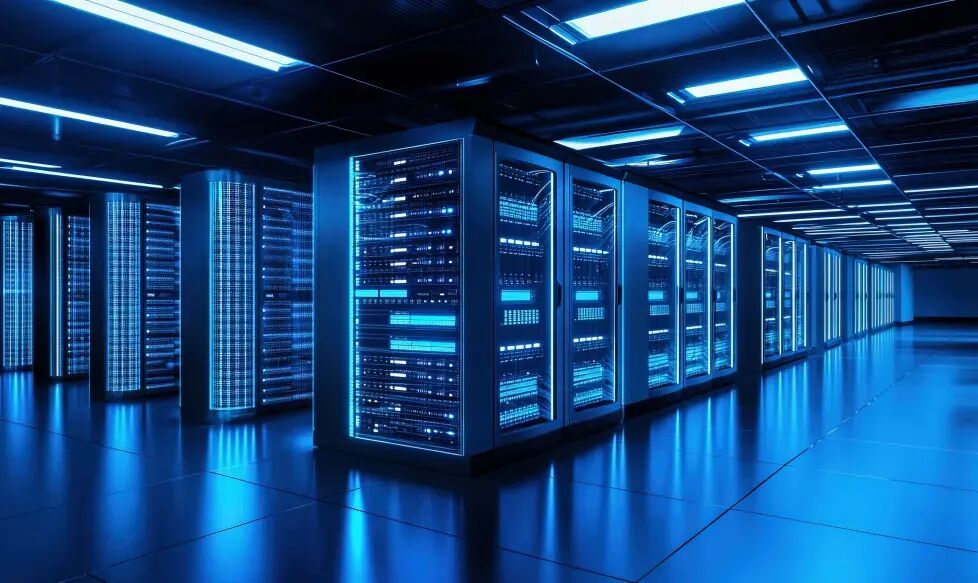

在AI数据中心领域，挑战来自两个维度。一是负载瞬变：英伟达GB200等高端GPU的电流变化速率已突破千安每秒级别，传统传感器的检测延迟会导致供电电压大幅跌落，迫使芯片降频保护。STK-636TMF将电流反馈延迟压缩至40ns以内，让电压调节模块与GPU负载变化几乎“零时差”对齐——这是保障高端算力卡持续满载输出的关键。
其二是架构演进：随着单机架功率密度向1MW迈进，800V高压直流正成为数据中心供电的新趋势。这一架构对电流传感器的高频响应、隔离耐压提出了更高要求，而STK-636TMF的10MHz带宽与5kVrms隔离能力，恰好卡准了这一技术升级的窗口。
性能瓶颈正在从功率器件向传感环节转移。谁能在高频电流检测上建立优势，谁就能在新能源汽车、AI算力这些千亿级赛道中，掌握系统效率的定义权。
这项“定义权”，正是STK-636TMF最深层的市场坐标。在此之前，能满足10MHz带宽、40ns响应的方案，多由海外头部厂商垄断，且往往伴随高昂的定制成本。希磁科技依托自身近二十年的TMR技术积淀，通过“芯片－模块－系统”垂直整合模式实现高性能与可控成本的平衡，不仅为国内客户提供了可规模部署的高端国产化选项，更在全球高频电流传感器市场中，打破了“性能天花板由海外定义、成本底线由海外划定”的旧有格局。

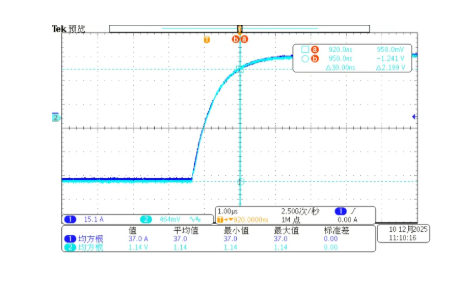

一块指甲盖大小的黑色芯片静卧在测试板上，周围是密密麻麻的引脚与线路。当工程师接通电源，示波器屏幕上瞬间跳跃出清晰的波形——40纳秒内完成从零到满量程的响应，没有丝毫拖沓。
这道波形背后，是希磁科技近二十年的技术长征。在新能源汽车、AI数据中心、工业电源等高频应用场景中，这枚小小的传感器，正在成为系统性能跃升的关键支点。
