极海G32M3114低压吸尘器控制参考方案

低压吸尘器作为家用及商用高频清洁电器，依靠高速无刷电机驱动风机产生强劲吸力，整机吸力性能与电机转速高度绑定。无刷电机具备长寿命、低噪音、高调速精度等优势，现已成为行业主流配置。

针对吸尘器行业对强动力、低噪音、高可靠性等核心需求，极海依托高集成硬件架构与自研电机算法，精准解决行业痛点，可为低压吸尘器提供高效、静音、高稳定的电机控制解决方案。

极海G32M3114低压吸尘器控制参考方案介绍

面向吸尘器智能化升级需求，极海推出基于G32M3114电机控制MCU的低压吸尘器控制参考方案。本方案搭载高速无感FOC矢量控制算法，集速度环、功率环双闭环控制与全套故障保护功能，电机最高转速达220000RPM，可完美适配吸尘器大吸力、高转速、强动态响应等工况需求。

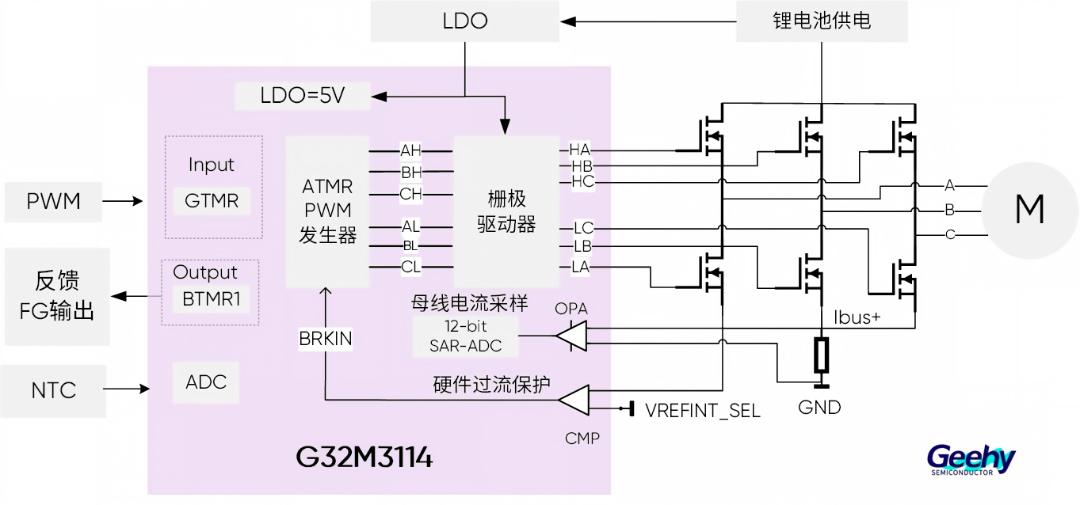

极海G32M3114低压吸尘器控制参考方案框图

方案核心优势

l 精简化设计，节省硬件空间：G32M3114片内集成LDO、运算放大器、比较器及专用预驱模块，大幅简化电机电流采样电路，适配吸尘器小型化结构设计；

l 高度集成化，极致降本增效：芯片内置6N 200V栅极驱动器、5V LDO稳压单元，省去大量外围器件，大幅提升方案性价比；

l 超强自适应启动，成功率100%：采用单电阻采样无感FOC控制方式，搭配极海自研观测器与自收敛闭环启动算法，可适配各类负载工况，实现平稳快速启动；

l 算法优化调校，静音平稳运行：支持平滑补偿算法，有效抑制电机转矩波动，弱化高速运转震动与噪音，大幅提升整机静音体验；

l 全维度硬件防护，可靠性拉满：内置过压、过流、堵转、缺相等多重保护机制，可实时监测异常工况并快速响应，有效延长整机使用寿命。

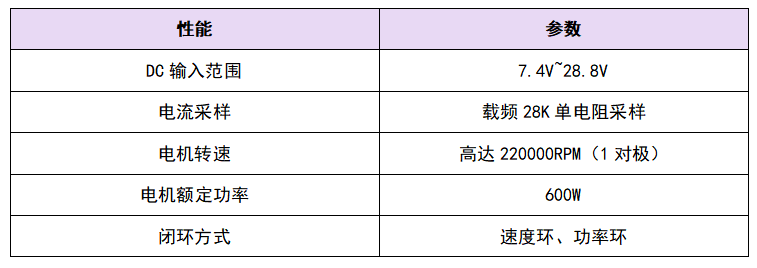

方案核心参数：

 极海G32M3114吸尘器控制方案

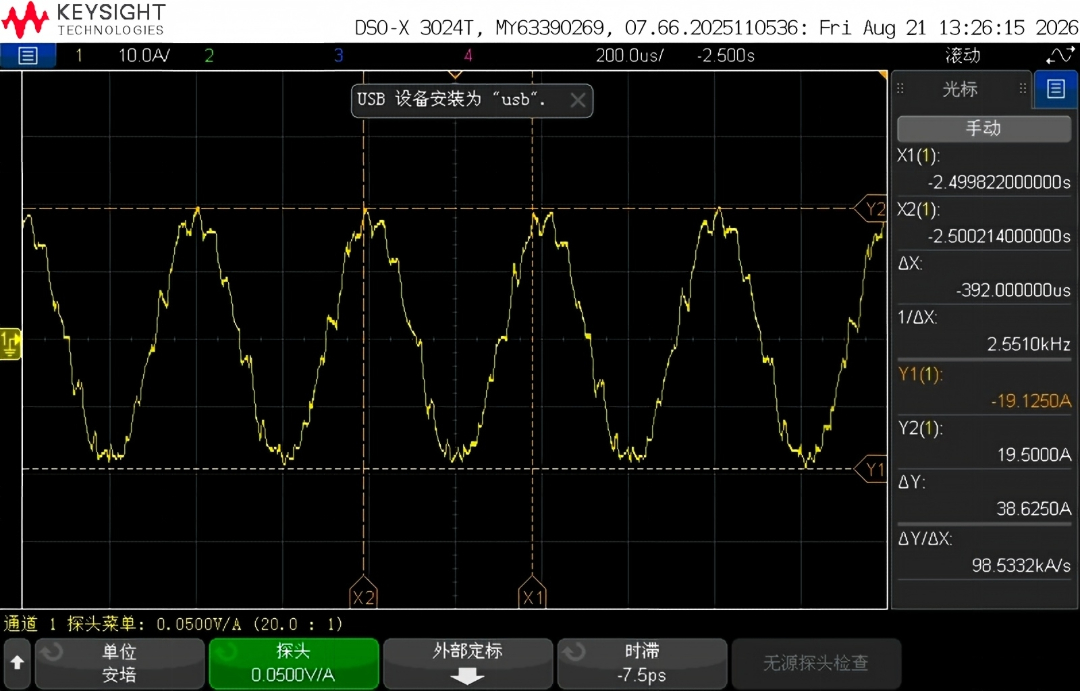

方案运行波形图：

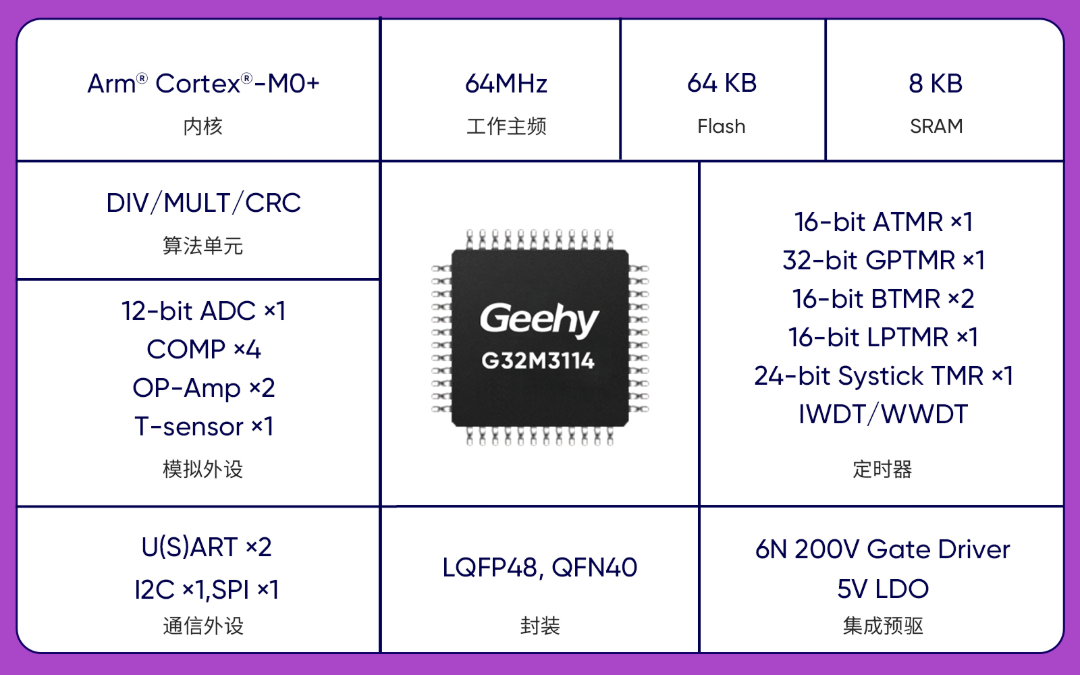

 极海G32M3114电机控制MCU介绍

G32M3114搭载Cortex-M0+内核，工作主频64MHz，内置DIV/MULT/CRC算法加速单元，可实现低延迟、高效率的有感/无感FOC矢量控制；集成6N 200V栅极驱动器与5V LDO，软硬件高度协同，可大幅降低产品开发难度，助力吸尘器项目降本增效、快速量产落地。

点击了解更多G32M3114产品详情！
