CW32L01x系列MCU驱动TFT屏的应用方案

CW32L01x系列产品基于华虹半导体90nm嵌入式闪存工艺，极其出色的性能和更合理的价格定位，为用户带来了极具竞争力的选择，实现了高性能与低成本的完美结合。

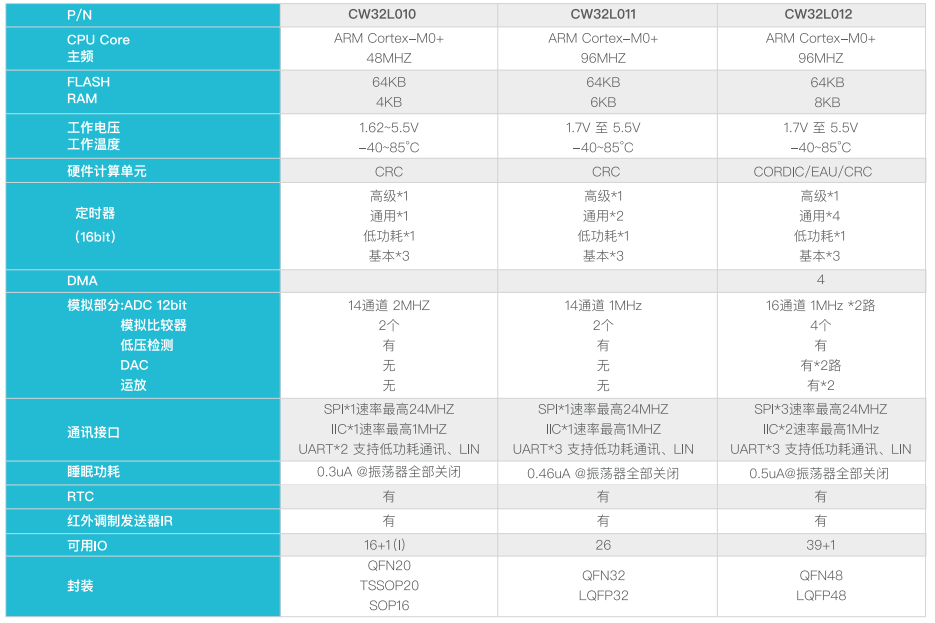

图：CW32L01x系列产品技术参数列表

CW32L01x系列MCU应用广泛，本文将详细介绍CW32L01x系列MCU驱动TFT屏的应用方案。我们以CW32L010系列MCU为例来介绍一下硬件连接要点和软件驱动关键步骤。

CW32L010虽然没有专用的LCD控制器，但其48MHz的主频、丰富的SPI接口和PWM输出，使其能够驱动多种TFT屏，尤其是通过SPI接口驱动的中小尺寸TFT屏。

图：CW32L01x系列MCU部分产品应用

TFT（Thin Film Transistor）液晶屏是一种主动矩阵式LCD，具有高分辨率、高色彩饱和度、高对比度和宽视角等特点。驱动TFT屏通常需要MCU提供以下支持：

足够的存储空间：用于存储帧缓冲（Frame Buffer），尤其是分辨率较高的TFT屏。

高速通信接口：如SPI或并行RGB接口，用于传输图像数据。

定时器/PWM：用于控制背光亮度。

足够的GPIO：用于控制屏幕的复位、片选等信号。

硬件连接

CW32L010系列MCU只有1路SPI，读取Flash和驱动TFT共用一路SPI，所以实际SPI速率只有设定的一半左右，其他MCU有2路及以上的，可以Flash和TFT各用一路，加速SPI访问速度。

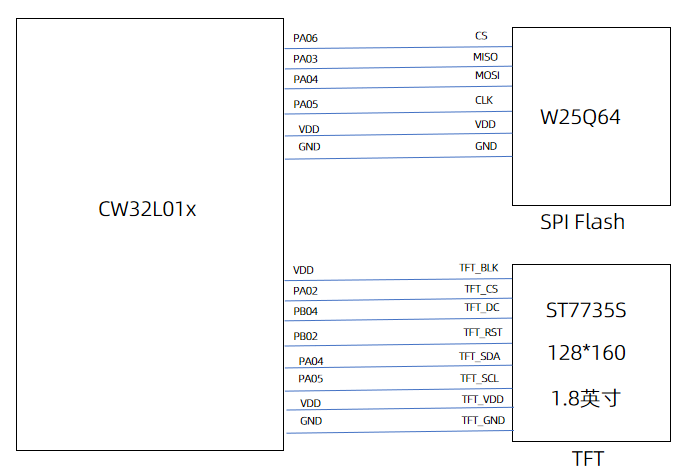

图：CW32L01x系列MCU在TFT屏的硬件连接

背光控制：使用CW32L010的PWM输出连接到TFT屏的背光阳极，通过调节PWM占空比来实现屏幕亮度的平滑调节。

电源管理：确保为TFT屏提供稳定的电源（通常是3.3V或2.8V）。部分屏幕可能需要多个电压源（如VDD、VDDI）

电平匹配：如果TFT屏的逻辑电平是3.3V，那么它与CW32L010（工作电压可低至1.62V，但I/O通常与3.3V兼容）可以直接连接。如果屏幕逻辑电平不同，需要添加电平转换电路。

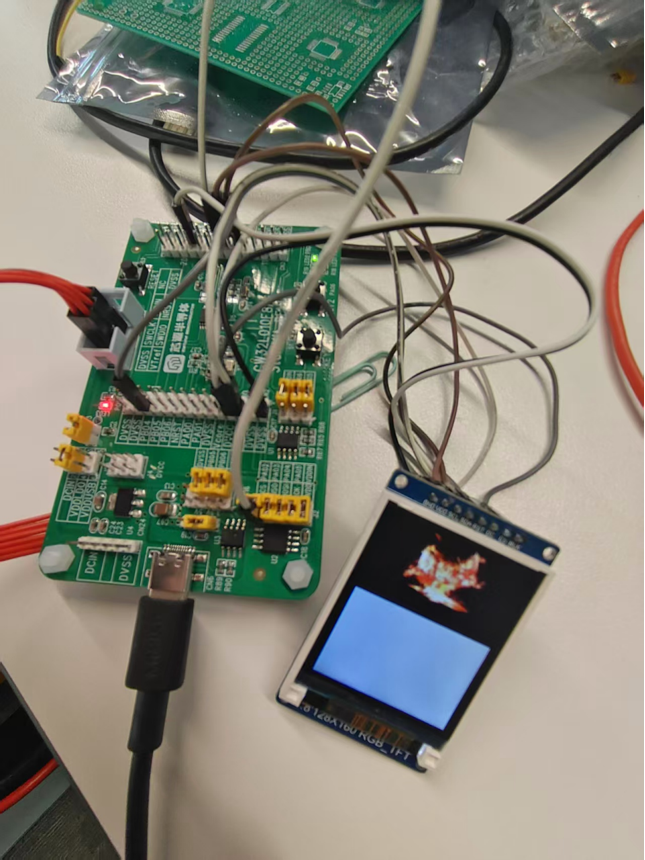

图：以火苗动画为例的实物连接

操作步骤

1、动画存入SPI Flash中

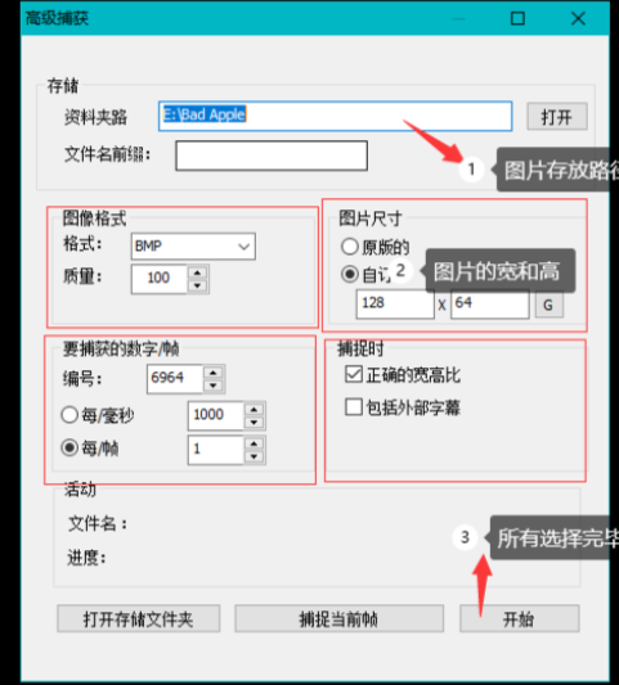

1.1 把视频转化图片：可以用播放软件：KMPlayer  把视频分解成不同的图片，按ALT+V 弹出高级捕获，开始捕获每一张图片，并保存。

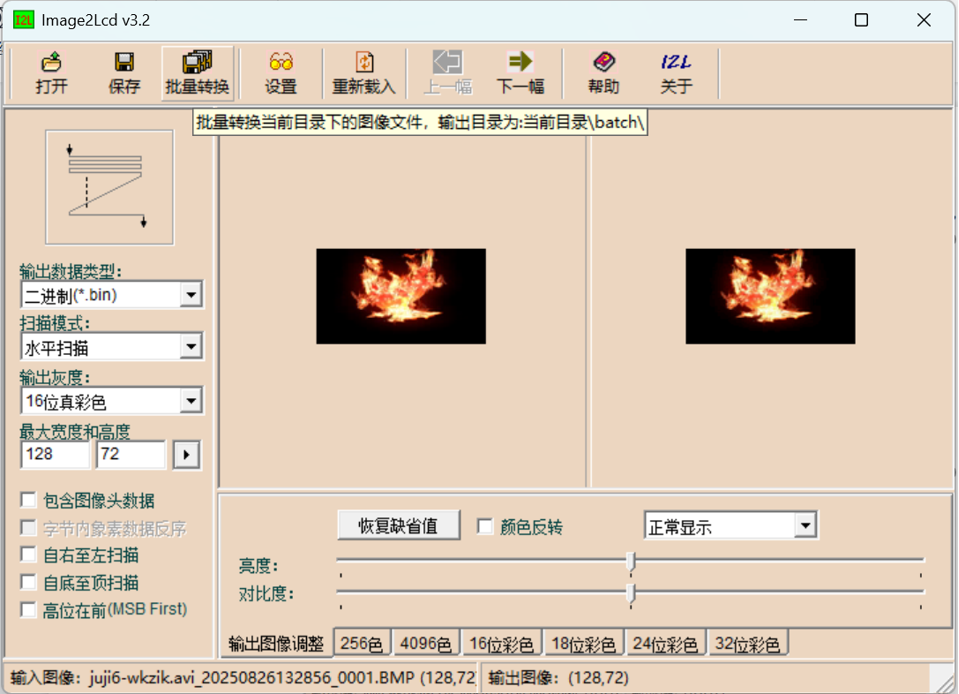

1.2 把图片转化bin：可以用取模软件：Img2Lcd，打开之前的图片，设置好参数，此次按分辨率128*72 16位真彩色RGB565为例，1张图片大小为 128*72*2（16bit）= 18,432Byte ，按批量转换，生成Bin文件。

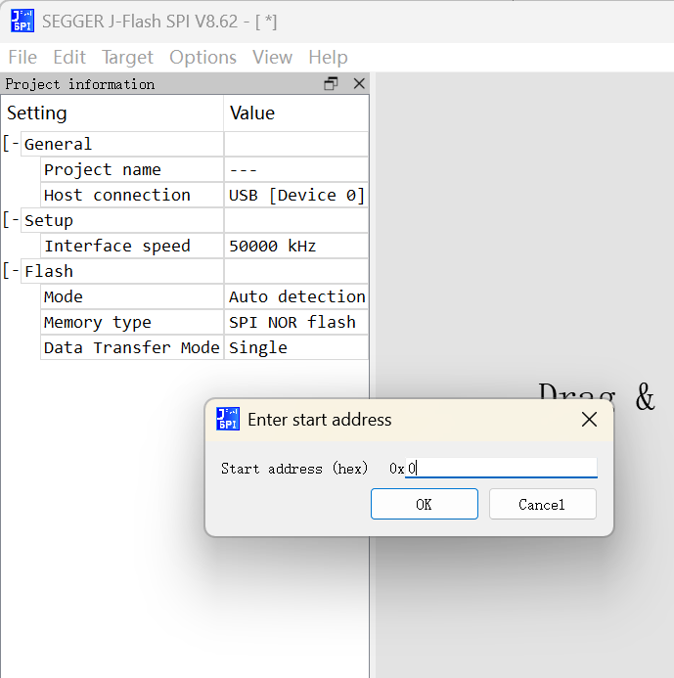

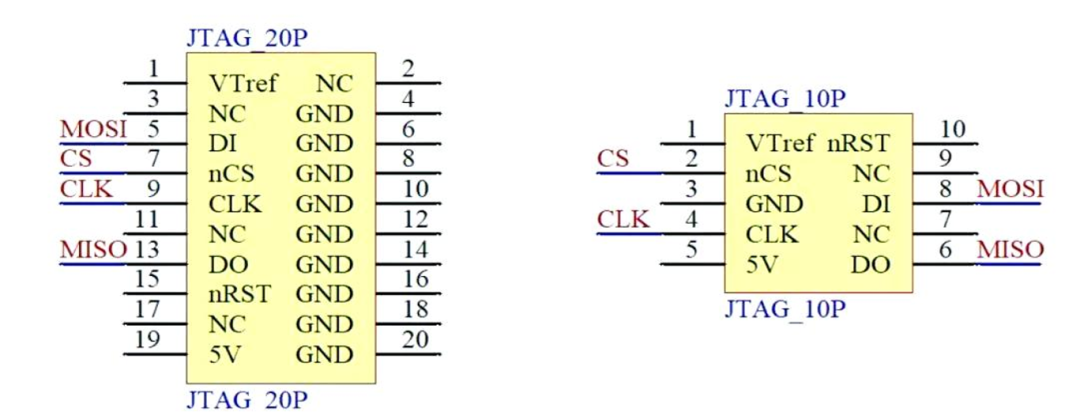

1.3 把bin下载到外部SPI Flash中：可以用J-LINK 结合上位机 J-Flash SPI，按照对应的SPI接口，把bin下载到SPI Flash的不同地址（每个Bin单独设置存放地址，后续TFT显示会用到）。

1.4 把bin下载到外部SPI Flash中，至此动画内容已经保持在Flash，下一步从Flash读取并显示。

2、MCU从SPI Flash读取图片并显示

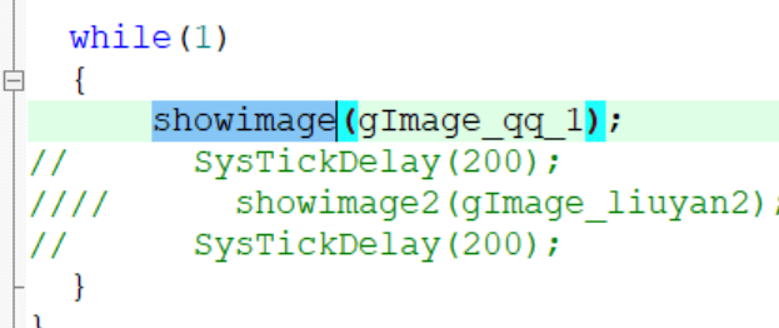

2.1 代码解析：例程：硬件测试-Nor Flash  TFT彩屏实验.rar

2.2 视频文件放在SPI Flash的0x600000--0x6F0000（96页-112页）

 for(k=96;k<112;k++)

2.3 由于CW32L010 RAM只有4K，例程一次读取2048Byte，一张图片分成9次读和显示 for(j=0;j<9;j++)（2048*9=18,432Byte），目前做到16fps：SPI速率：128*72*16*16 = 2,359,296 bps

2.4 显示区域设置：Lcd_SetRegion(0,8*j,125,8*j+7);

2.5 显示内容：LCD_WriteData_16Bit(picH<<8|picL);
