极海G32M3114无感方波电动工具参考方案，更低BOM成本，更强性能表现

随着电动工具无绳化浪潮持续推进，市场渗透率持续攀升。电动工具行业正加速向高功率密度、锂电无刷化、轻量化及智能化转型。然而，传统分立元件方案受限于外围器件繁多、系统调试复杂，始终难以在小体积、高功率密度、高可靠性与低BOM成本之间实现平衡。

极海紧跟行业需求，推出G32M3114无感方波电动工具参考方案，可针对性解决传统方案电路复杂、走线繁琐、硬件成本高等应用难题。方案采用高集成SoC架构，可有效优化PCB面积并降低BOM成本；支持无感方波和IPD控制，大幅提升启动力矩；支持灵活的脉宽调节，可完美适配各类规格电机。

极海G32M3114无感方波电动工具参考方案可广泛应用于电动螺丝刀、手持电钻、冲击钻、电动扳手、角磨机、电锤、电锯、电动剪刀等主流产品。

极海G32M3114无感方波电动工具参考方案介绍

极海无感方波电动工具方案采用G32M3114电机控制SoC，集成200V 6N栅极驱动器及5V LDO，可高效完成母线电压/电流采样、板机信号处理、三相反电动势过零检测以及执行电机逻辑控制。通过ATMR输出3组互补PWM信号至栅极驱动器，从而驱动功率MOSFET实现电平逆变，保障无刷电机高效稳定运行。

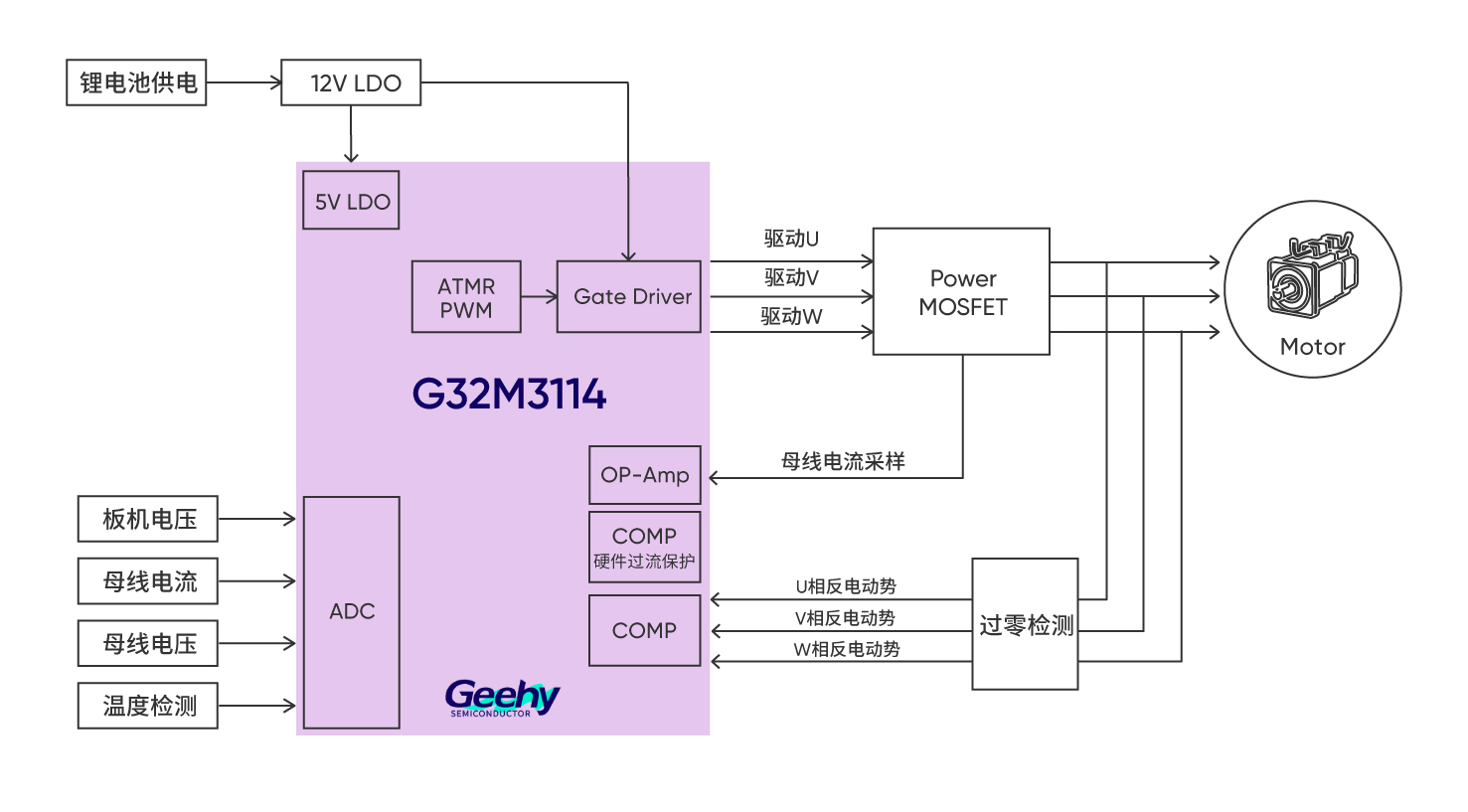

方案框图

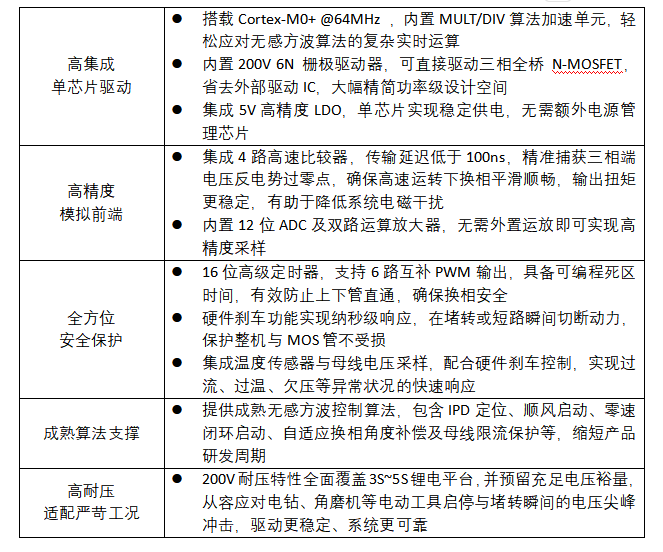

方案核心优势：

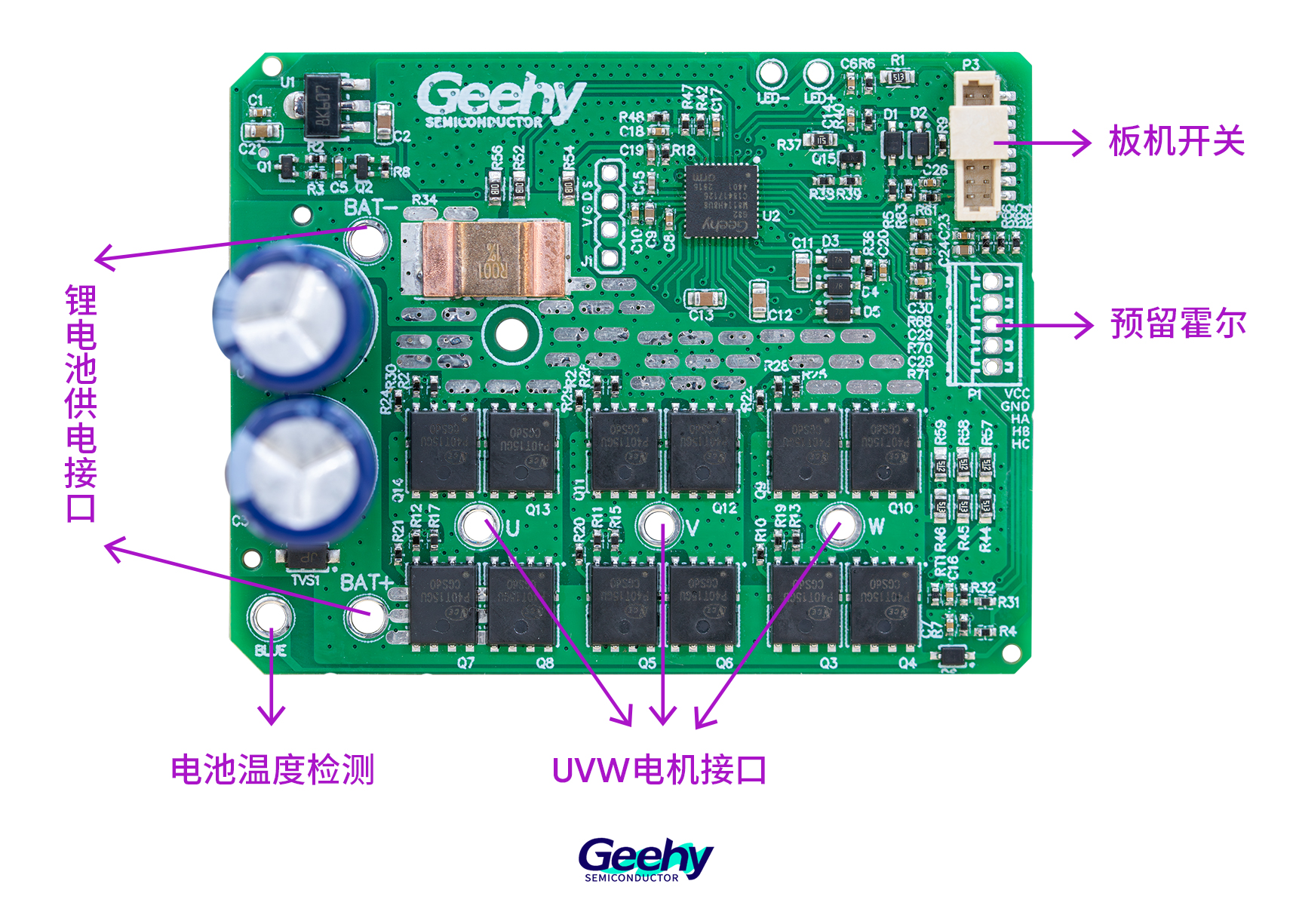

 G32M3114无感方波电动工具开发demo

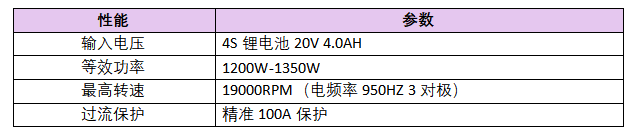

方案实测样机参数：

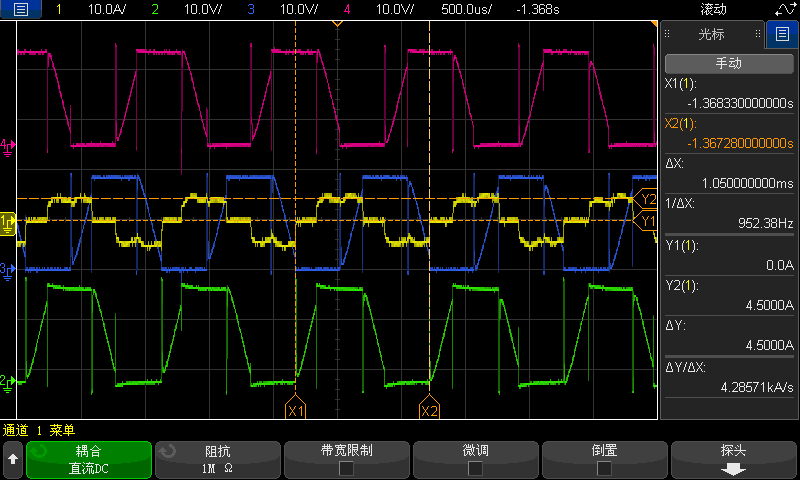

l 枪钻电机运行频率 950 Hz → 换算转速 19,000 RPM。

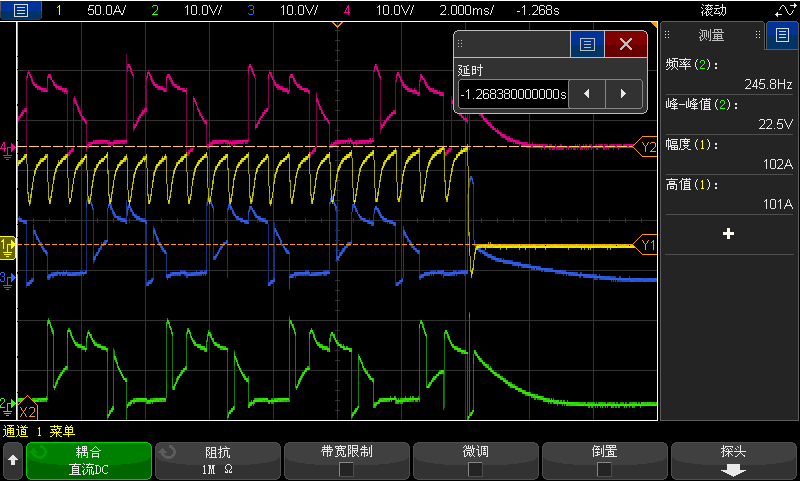

l 实测过流保护值 102A（硬件设定阈值 103A），二者高度吻合，偏差 < 1%。

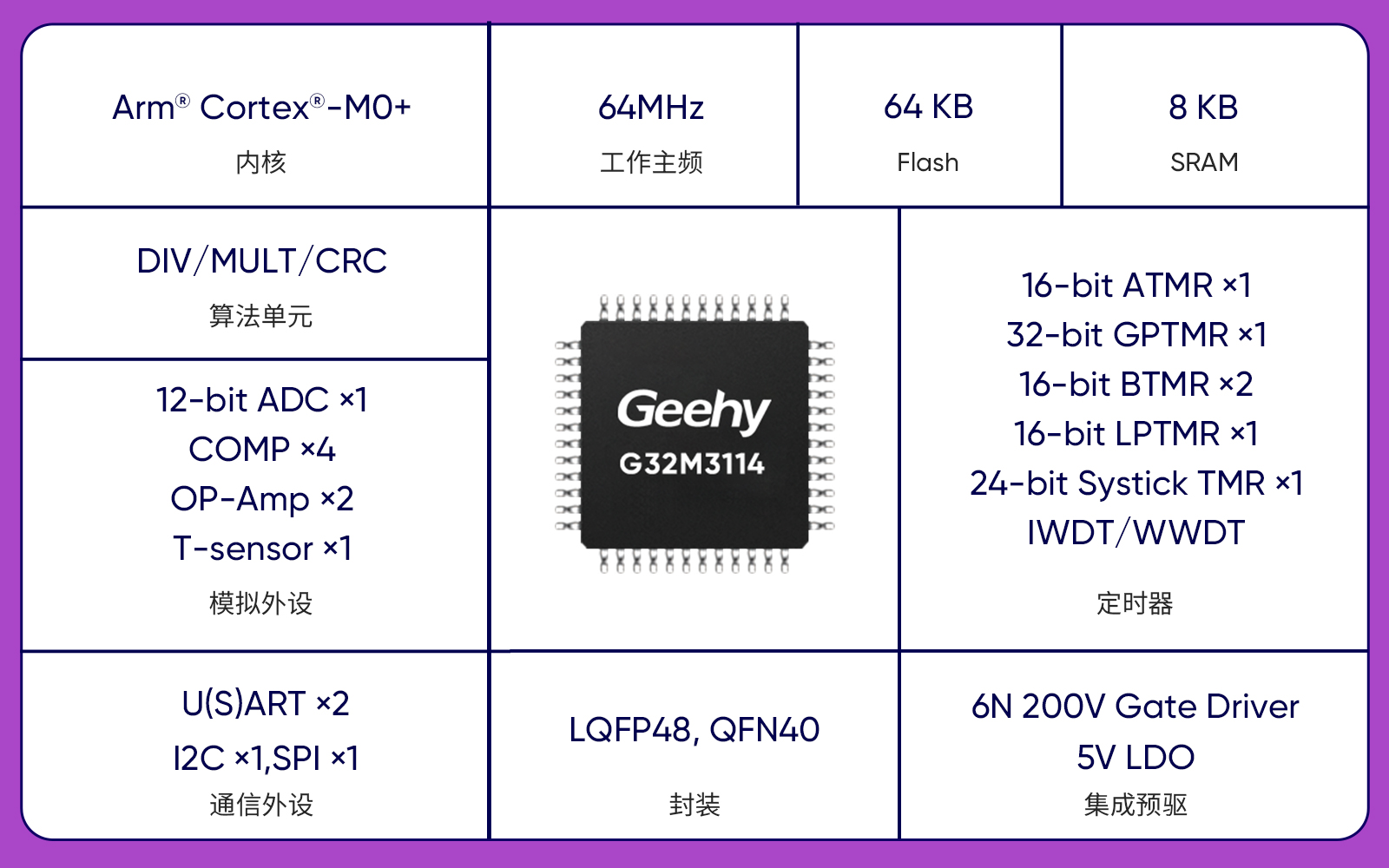

极海G32M3114无感方波电动工具参考方案核心芯片

G32M3114电机控制SoC具备高集成、高性能、高性价比等优势特性，可为本方案提供高速运行所需要的算力、功能及外设资源，大幅减少产品研发周期。

面向锂电式电动工具领域，极海G32M3114无感方波电动工具参考方案，具备高集成度、精准控制、完备保护以及快速开发等特点。高集成SoC架构大幅精简了外围电路，在缩小PCB尺寸的同时显著降低了BOM成本并提升系统可靠性。配合极海自研的成熟电机算法，有效助力客户实现产品的小型化迭代，缩短从研发到量产的周期。
