泰矽微发布TClux系列车规多通道LED驱动芯片

泰矽微TClux系列集成了MCU内核、Flash、SRAM、LIN收发器、CAN收发器，同步整流Buck控制器，低压Boost调节器以及多通道LED恒流驱动模块等，全面覆盖包括RGB面光源，流水氛围灯，格栅灯，日行/位置/转向/迎宾信号灯，贯穿尾灯，智慧灯语等各类汽车照明应用。TClux凭借出色的产品定义，独特的主动式降功耗专利技术和极致的性价比，以及“一”替“多”的碾压式优势，全面超越现有市面产品，成为多通道LED驱动芯片的首选。

TClux系列芯片的基本配置如下：

●3.6 V - 18 V 工作电压输入范围，40V 抛负载电压

●72MHz主频 Cotex-M0内核

●128KB ECC Flash，16KB ECC SRAM

●14Bit ADC

●同步整流Buck 控制器，输出电流通过外部MOSFET 灵活配置

●5V 输出同步整流Boost，降低芯片内部LDO功耗 最低输入电压低至3.6V

●高精度LED温度检测电路，用于RGB精确的颜色和亮度显示

●最多30路低压恒流驱动输出，维持恒流输出的压降仅需0.3V

●支持115Kbps 高速LIN PHY或3Mbps CAN PHY

●完善的诊断功能，支持Limp Home 模式，符合ASIL B 功能安全要求

●AEC-Q100 Grade 1

●6mmx6mm QFN48封装

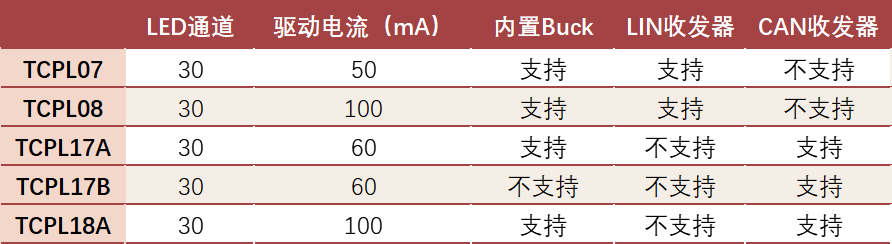

TClux系列芯片首发包括如下几个具体型号：TCPL07，TCPL08，TCPL17A，TCPL17B，TCPL18，参数对比如下：

TClux系列产品优势：

●电源效率更高，温升更低

先进的主动降功耗专利技术和电源架构，芯片内部的功率消耗比现有市面产品低50%以上，极大降低了芯片温升，提高了输出能力，单芯片最大可输出总计3A驱动电流。

●单芯片支持更多LED通道

单芯片最多可支持48个RGB灯珠或者240个单色LED灯珠，实现极致性价比的“一”替“多”，替代2颗甚至更多颗同类芯片。

●性价比反向超越Smart LED

按照单灯珠驱动成本来计算，比对替代产品如Smart LED，单位成本低20%以上，实现了对Smart LED的反向超越。且无需外加控制器。

●更高刷新率

72MHz主频可支持更高灯珠刷新频率，有利于多灯珠应用的面光源整体刷新速度。

典型应用场景

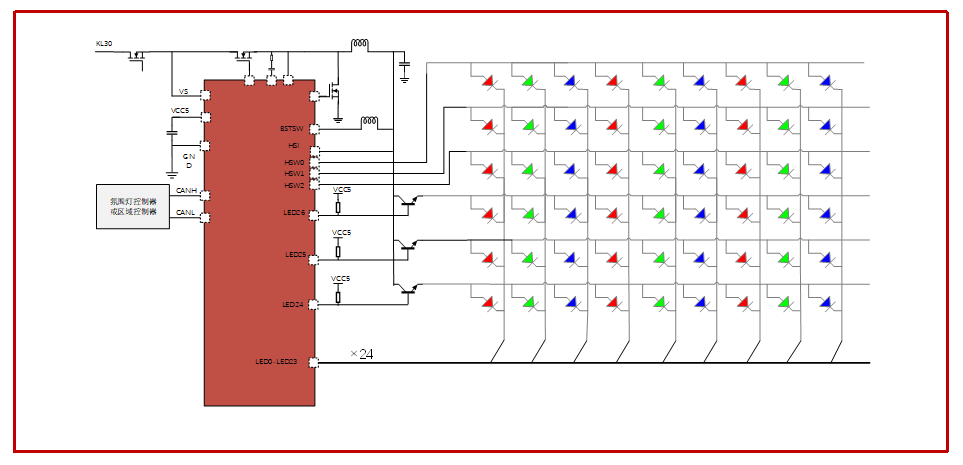

6分时实现48个RGB LED灯珠驱动控制的流水氛围灯应用:

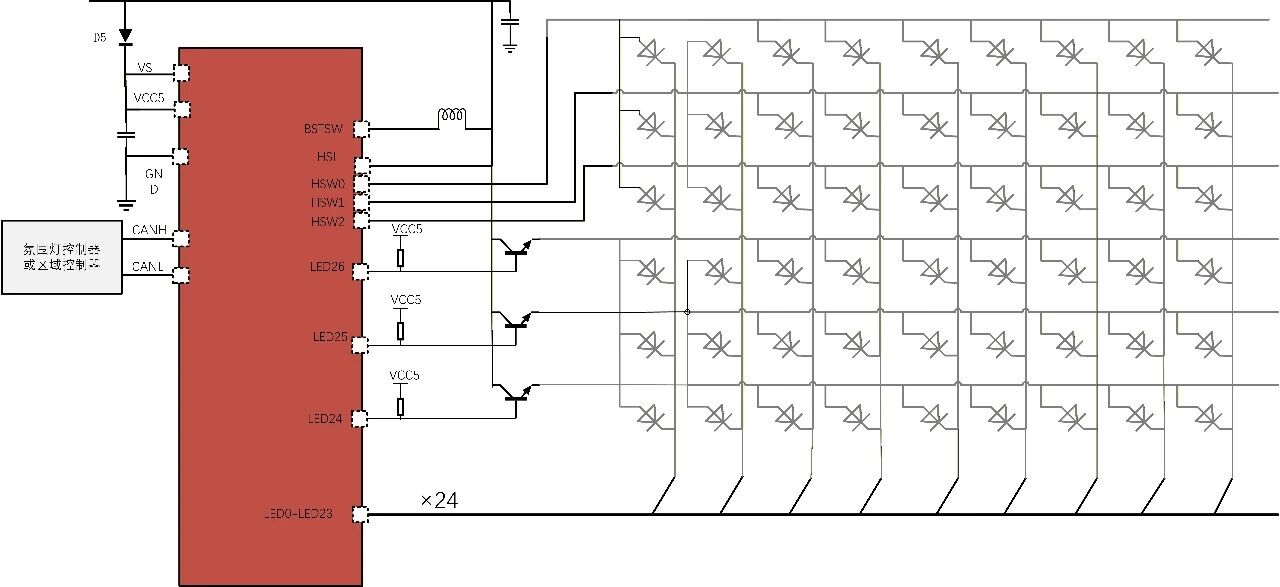

低压输入供电，驱动多颗LED，输入电压可低至3.6V，显著降低多路恒流源驱动功耗：

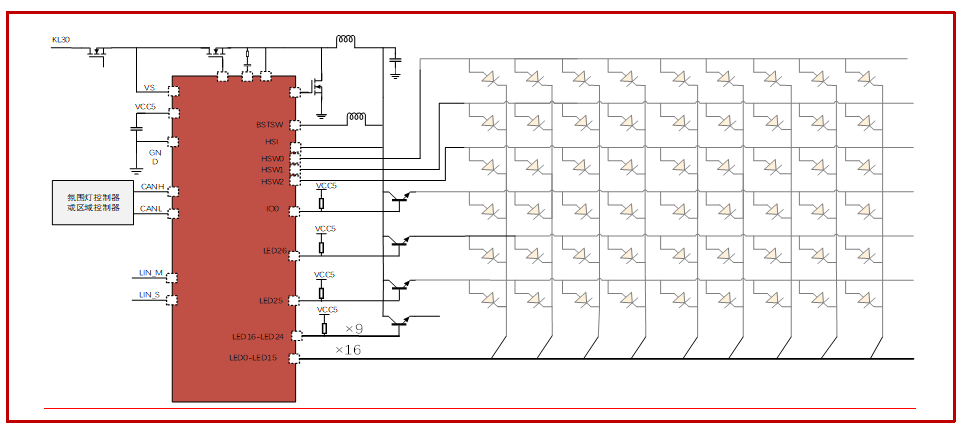

15分时实现240路单色LED驱动的智慧灯语应用：

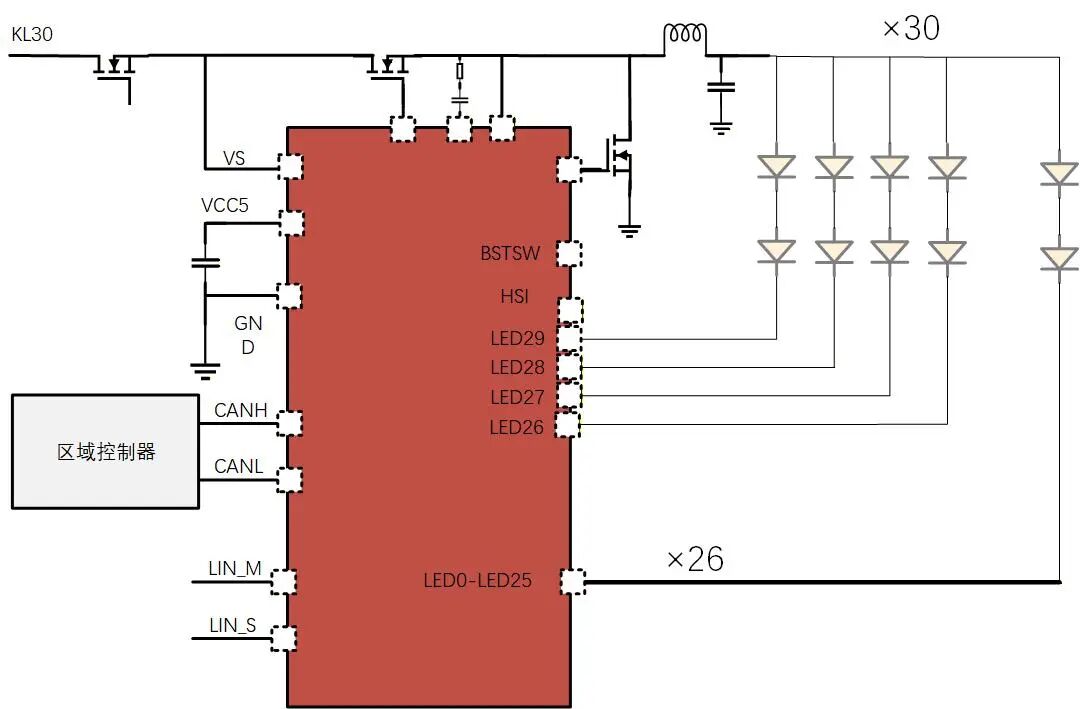

尾灯或格栅灯应用，Buck模式下支持每通道两颗串联LED应用，单芯片最多驱动60颗100mA电流LED灯：

生态、工具和技术支持

泰矽微已开放针对TClux系列芯片的评估、测试及生产的软硬件平台和各类工具，提供一站式服务，欢迎通过sales@tinychip.com.cn索取详细资料和信息。

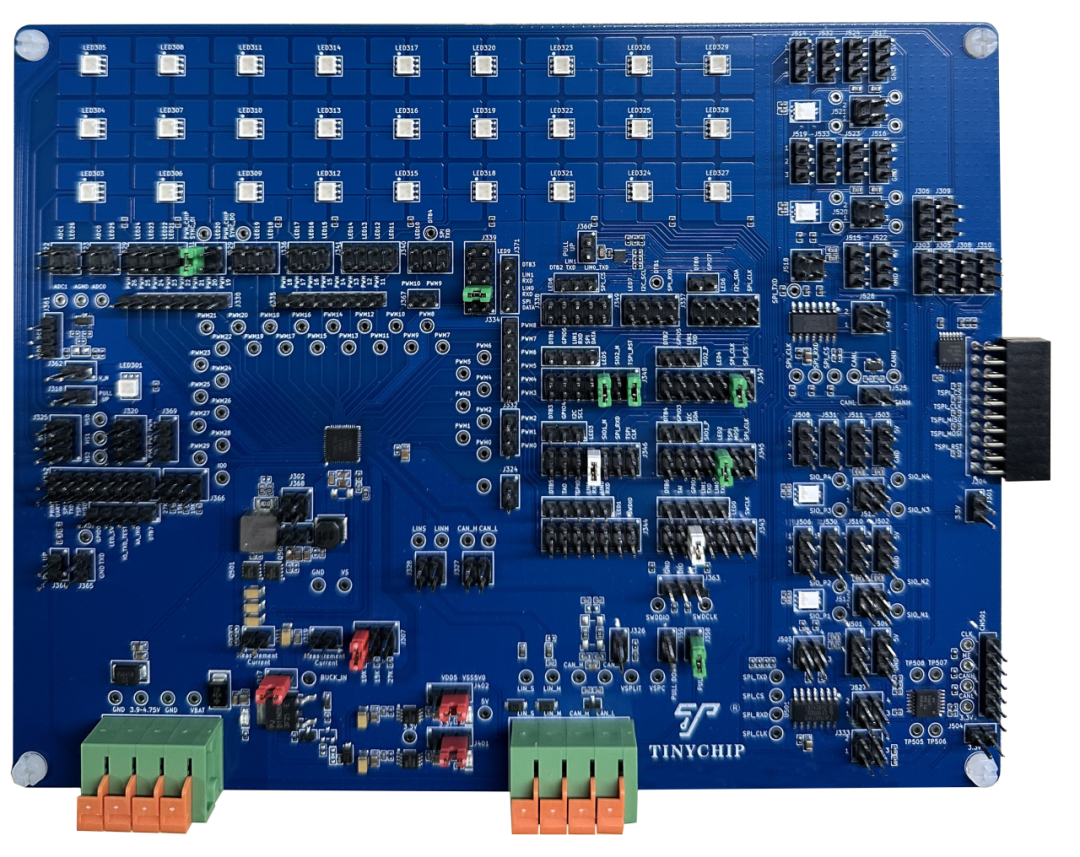

图 1 TClux系列芯片评估版
